یکسو کننده تمام موج یک مدار الکتریکی است که جریان متناوب (AC) را به جریان مستقیم (DC) تبدیل می کند. این کار را با تصحیح هر دو سیکل مثبت و منفی سیگنال AC انجام می دهد و در نتیجه یک خروجی DC پالسی ایجاد می کند. این نوع یکسو کننده معمولاً در منابع تغذیه دستگاه های الکترونیکی مانند رادیو، تلویزیون و رایانه و همچنین در کاربردهای صنعتی استفاده می شود.
اجزای یکسوکننده تمام موج
یکسو کننده تمام موج از دو جزء اصلی تشکیل شده است: یک پل دیودی و یک فیلتر.

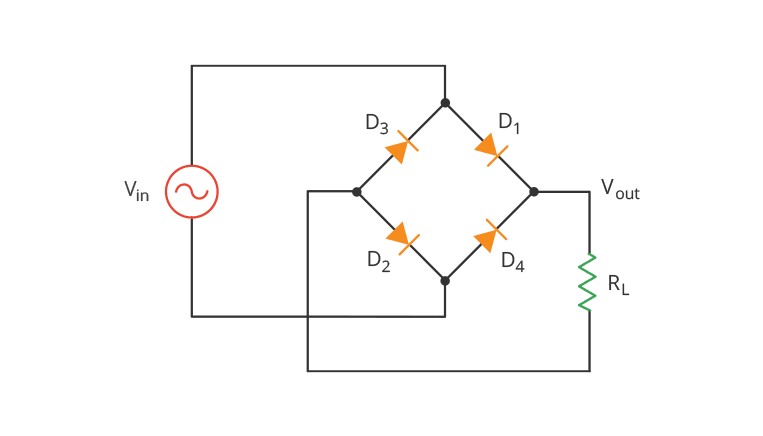

پل دیودی از چهار دیود تشکیل شده است که در یک پیکربندی “پل” مرتب شده اند. این پل سیگنال AC را تصحیح می کند و تنها به نیمه مثبت شکل موج AC اجازه می دهد تا از فیلتر عبور کند.
سپس فیلتر سیگنال DC پالسی را صاف می کند و در نتیجه خروجی DC ثابتی ایجاد می کند.
مزیت
یکسو کننده تمام موج دارای چندین مزیت نسبت به انواع دیگر یکسو کننده ها است. اول اینکه، راندمان بالاتری نسبت به یکسو کننده نیمه موج دارد که فقط نیمی از شکل موج AC را اصلاح می کند. علاوه بر این، خروجی DC نرم تری تولید می کند که میزان ریپل در ولتاژ خروجی را کاهش می دهد. این امر آن را برای استفاده در مدارهای الکترونیکی حساس ایده آل می کند.
کاربردها
یکسو کننده های تمام موج علاوه بر کاربرد آن در منابع تغذیه، در سیستم های کنترل موتور مانند آنهایی که در موتورهای الکتریکی یافت می شوند نیز استفاده می شوند. در این سیستم ها از یکسو کننده برای تبدیل برق AC از منبع تغذیه به برق DC استفاده می شود که سپس برای کنترل سرعت موتور استفاده می شود.
به طور کلی، این یکسو کننده یک جزء ضروری در بسیاری از مدارهای الکتریکی و الکترونیکی است. توانایی آن در تبدیل موثر AC به برق DC، آن را به یک جزء همه کاره و قابل اعتماد برای طیف گسترده ای از کاربردها تبدیل می کند.
